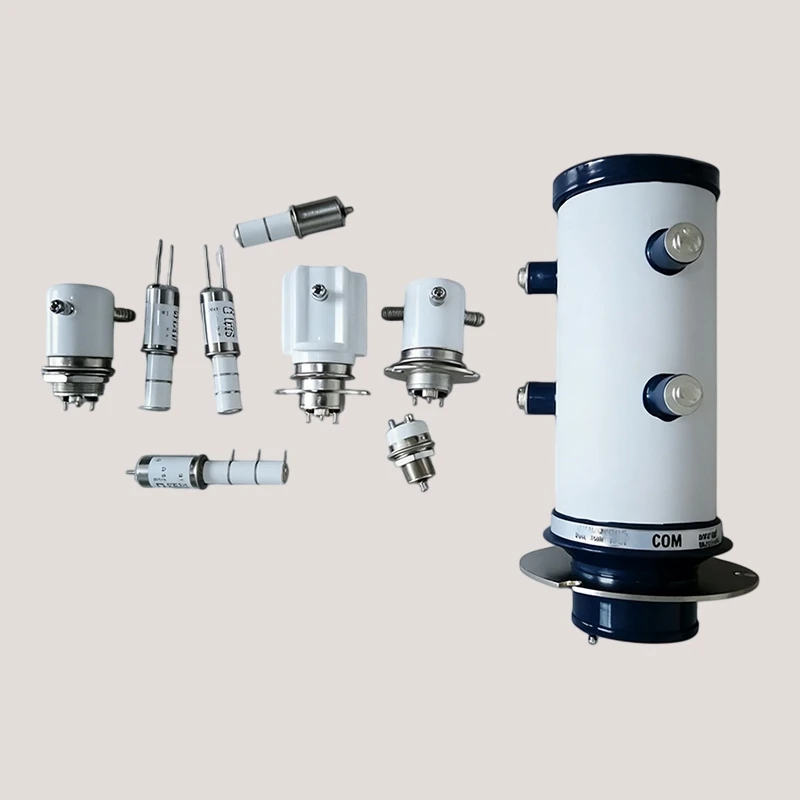

Hochstrom-Sicherheitsrelais

Ein Hochstrom-Sicherheitsrelais ist eine vakuumversiegelte Schaltkomponente, die in geschützten Hochstromgeräten installiert ist. Der Kontaktlichtbogen bleibt in der abgedichteten Kammer und korrosive Gase, Feuchtigkeit und leitfähiger Staub können nicht in das Kontaktsystem gelangen. Dadurch bleibt der Schaltlichtbogen des Relais vom umgebenden Gehäuse fern, solange das Gerät innerhalb der angegebenen Spannungs- und Stromstärken verwendet wird.
Anfrage senden
Beschreibung

Technische Spezifikationen



Ein Hochstrom-Sicherheitsrelais ist eine vakuumversiegelte Schaltkomponente, die in geschützten Hochstromgeräten installiert ist. Der Kontaktlichtbogen bleibt in der abgedichteten Kammer und korrosive Gase, Feuchtigkeit und leitfähiger Staub können nicht in das Kontaktsystem gelangen. Dadurch bleibt der Schaltlichtbogen des Relais vom umgebenden Gehäuse fern, solange das Gerät innerhalb der angegebenen Spannungs- und Stromstärken verwendet wird.

006



Technische Spezifikationen



Parameter

JPK-35/172

Kontaktformular

1Z (SPDT)

Medium

Vakuum

Prüfspannung, Spitze (kV)

23

Nennarbeitsspannung, Spitze (kV)

Gleichstrom/50 Hz: 18
2,5/16/32 MHz: -

Bemessungstragstrom, RMS (A)

Gleichstrom/50 Hz: 20
2,5/16/32 MHz: -

Maximaler Kontaktwiderstand (Ohm)

0.03

Verteilte Kapazität (pF)

Offene Kontakte: 0,5
Kontakt-zum-Fall: 1

Isolationswiderstand (MOhm)

Open contacts: >=10000
Contact-to-case: >=10000
Coil-to-case: >=1000

Betriebs-/Freigabezeit (ms)

<=18 / <=9

Temperaturbereich (Grad C)

-55 bis +125

Schock-/Vibrationsklasse (G)

30 / 10

Mechanische Lebensdauer (Betrieb)

1,000,000

Gewicht (g)

108

Nennspulenspannungsoptionen (VDC)

12 / 24 / 26.5 / 110

Ansprechspannung, maximal (VDC)

8 / 16 / 16 / 80

Freigabespannung, minimal (VDC)

0.5 / 1.5 / 1.5 / 5

Spulenwiderstand (Ohm +/-10%)

30 / 125 / 125 / 2000

Die Spulenwerte in den Zeilen „Nennwert“, „Pickup“, „Release“ und „Widerstand“ entsprechen in der gleichen Reihenfolge von links-nach-rechts.



Kernvorteile



Versiegelter 18 kV, 20 A Schaltpfad

JPK-35/172 ist für eine Arbeitsspannung von 18 kV und einen Haltestrom von 20 A ausgelegt, wobei der Kontaktlichtbogen in der Vakuumkammer enthalten ist. Bei geschützten Chemie-, Bergbau- oder Industrieanlagen ist das umgebende Gehäuse nicht dem Lichtbogen des Relaiskontakts ausgesetzt.



Schnelle SPDT-Übertragung für Verriegelung und Erdung

Der einpolige Wechslerkontakt schaltet innerhalb von 18 ms. Ein gemeinsamer Pfad kann zwischen Normal- und Erdungs- oder Verriegelungszuständen übertragen werden, ohne dass separate normalerweise offene und normalerweise geschlossene Geräte verwendet werden müssen.



Angegebene Stoß- und Vibrationsgrenzwerte

JPK-35/172 ist für Stöße von 30 G und Vibrationen von 10 G ausgelegt. Diese Werte können direkt mit den Bedingungen in mobilen Geräten, Bergbaumaschinen und mechanisch gestörten Schaltschränken verglichen werden.



Anpassung



Elektrische Nennwerte

Arbeitsspannung, Spannungsfestigkeit, Haltestrom, Ein-/Ausschaltstrom, Lasttyp, Einschaltstrom und Schaltleistung.



Steuerungskonfiguration

Spulenspannung, Kontaktform, Anzugs- und Freigabeanforderungen, Klemmenbelegung und die erforderliche Betriebslogik.



Geräteschnittstelle

Gehäuseabmessungen, Montagemethode, Anschlussform und Entwicklung gemäß JPK-35-172, einer genehmigten Zeichnung oder einem Referenzmuster für das Gehäuse des Kunden.



Qualitätskontrolle



Die Eingangskontrolle umfasst Keramikgehäuse, metallische Dichtungsteile, Kontakte, Spulen, Anschlüsse und Montagekomponenten. Vor der Vakuumverarbeitung überprüfen Techniker die Kontaktausrichtung, die verstärkte Strompfadverbindung, die Keramik-{2}zu--Passung und die Anschlussposition.



Fertige Relais werden auf Isolierung, Spannungsfestigkeit, Kontaktwiderstand, Spulenbetrieb und Schaltverhalten geprüft. Bei der Endkontrolle werden außerdem der Zustand der Dichtungen, die Integrität des Gehäuses, die Anordnung der Anschlüsse, die Modellidentifikation und die Chargenaufzeichnungen überprüft. Die Zulassung für Gefahrenstellen-oder funktionale-Sicherheit liegt in der Verantwortung der gesamten Ausrüstung, es sei denn, es wird eine separate Relaisbescheinigung vorgelegt.



Warum sollten Sie sich für uns entscheiden?



Mehr als 50 Jahre Erfahrung mit versiegelten Elektro-Vakuumstrukturen

Wanping stellt Vakuumgeräte her, bei denen das Kontaktsystem, die Keramik-auf--Metalldichtung und die externen Anschlüsse als eine geschlossene Baugruppe funktionieren.



Interne Kontrollen vor der Ofenverarbeitung

Das Werk überprüft den Strompfad, die Kontaktposition, die Anschlussbeziehung und den Dichtsitz, bevor die Baugruppe geschlossen wird. Interne Korrekturen sind jedoch weiterhin möglich.



Chargenprotokolle unter einem zertifizierten Qualitätssystem

Eingangskontrolle, Vakuumverarbeitung, elektrische Tests, Alterung, Endkontrolle und Freigabeaufzeichnungen werden im Rahmen der Zertifizierung des militärischen Produktqualitätsmanagementsystems des Unternehmens kontrolliert.



FAQ



F: Kann ein Muster für Gehäusetests geliefert werden?

A: Ja. Nachdem die Anwendungsspannung, der Strom, der Lasttyp, die Spule, das Anschlusslayout, die Montageschnittstelle und die Zeichnung bestätigt wurden, wird ein Muster erstellt. Anschließend kann der Kunde den Einbau und die Systemkompatibilität im vorgesehenen Gehäuse prüfen.

F: Wie hoch ist die Mindestbestellmenge für ein verfügbares Modell?

A: Verfügbare Modelle können ab 1 Stück erhältlich sein. Eine neu entwickelte Konfiguration verfügt über ein separates MOQ, das auf der bestätigten Struktur, den Materialien und der Produktionsvorbereitung basiert.

F: Macht die Verwendung dieses Relais die gesamte Ausrüstung explosionssicher-?

A: Nein. Das Relais verfügt über einen eigenen Schaltlichtbogen, aber die gesamte Ausrüstung muss dennoch die geltenden Anforderungen für Gehäuse, Verkabelung, Temperatur, Kriechstrecken, Luftstrecken, Erdung und die Zertifizierung für explosionsgefährdete Standorte erfüllen.

F: Ist dies dasselbe wie ein funktionsfähiges-Sicherheitssteuerrelais?

A: Der Produktname allein begründet noch keine Eignung für die funktionale-Sicherheit. Diese Verwendung erfordert modellspezifische Fehlerdaten, eine geeignete Schaltungsarchitektur, Diagnose und eine Systemzertifizierung gemäß dem Zielsicherheitsstandard.
