Name: China Hochspannungs-Vakuumrelais Hersteller Lieferanten Fabrik - Hergestellt in China - Wanping Electric
Brand: Wanping
SKU: 301232824

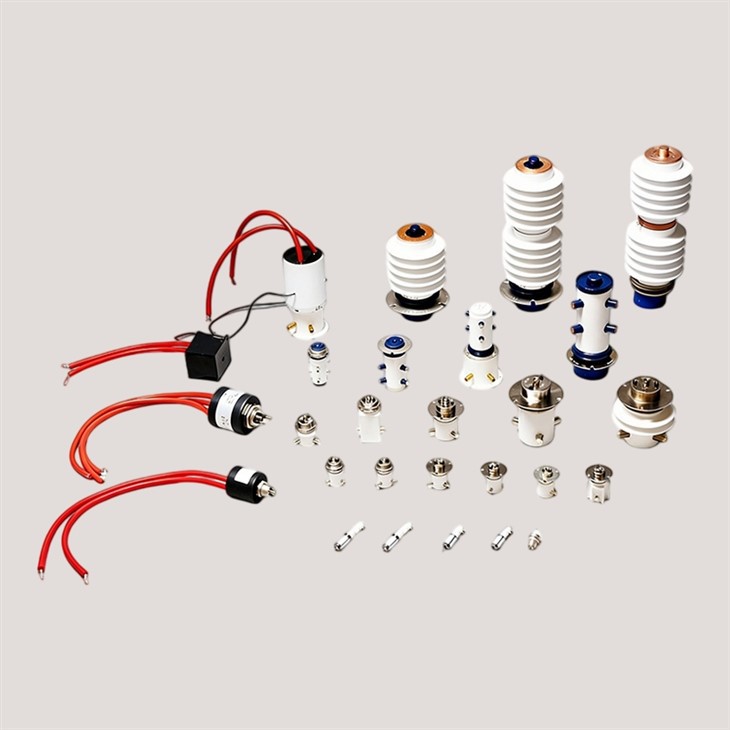

Produktübersicht

Das Hochspannungs-Vakuumrelais ist ein elektrisches Vakuumgerät, das speziell für die Signalschaltung und Laststeuerung von Hochspannungsschaltkreisen entwickelt wurde. Seine Kontakte sind in einer Hochvakuumkammer abgedichtet, wobei Keramik oder Glas als Dichtungsgehäuse und nicht-magnetische, hochleitfähige Metalle als Kontaktmaterialien verwendet werden. Als Kernisolationsmedium wird Vakuum verwendet, mit einer Spannungsfestigkeit von 10–40 kV/mm, was mehr als dem Zehnfachen der Luftisolierung entspricht.

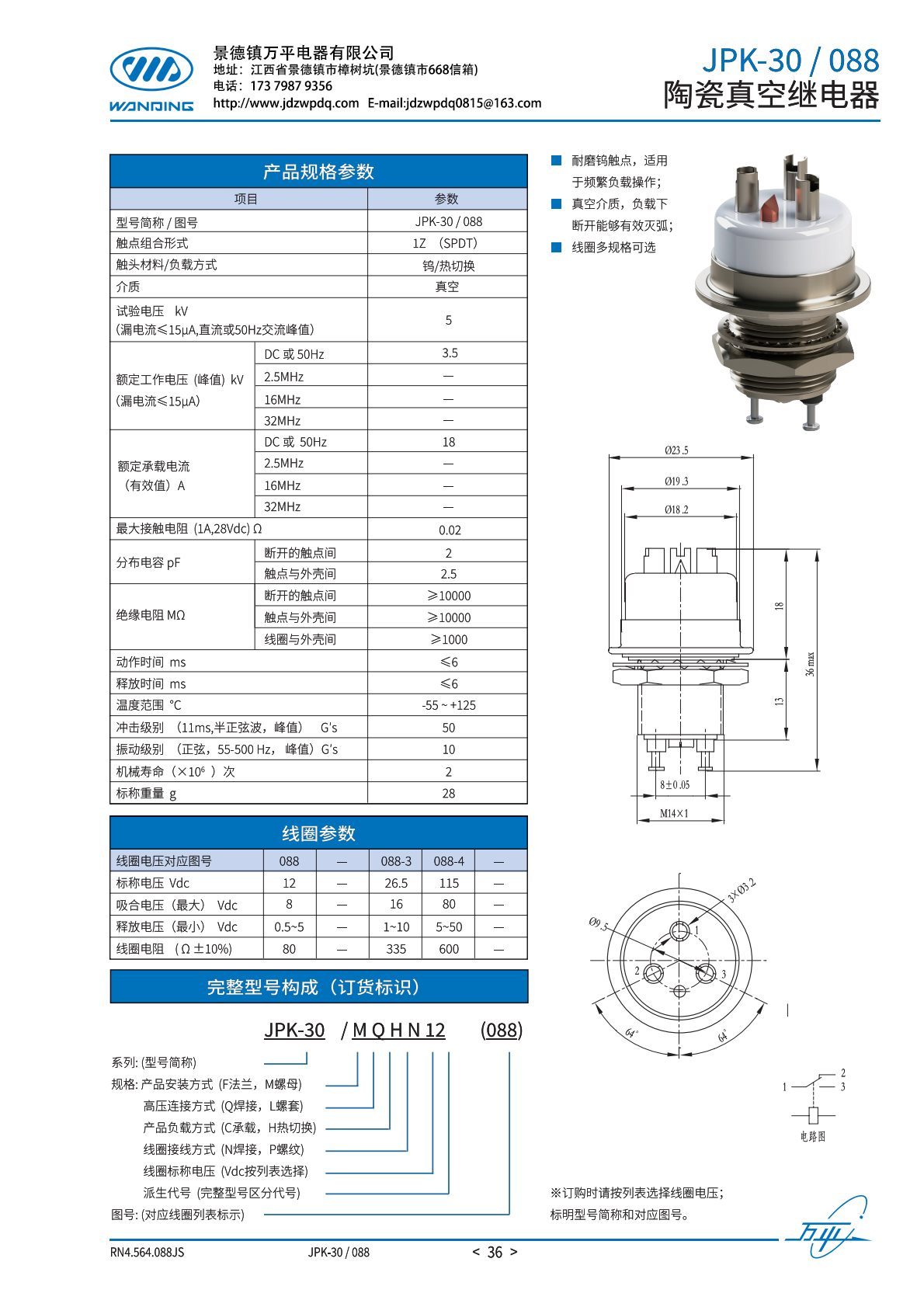

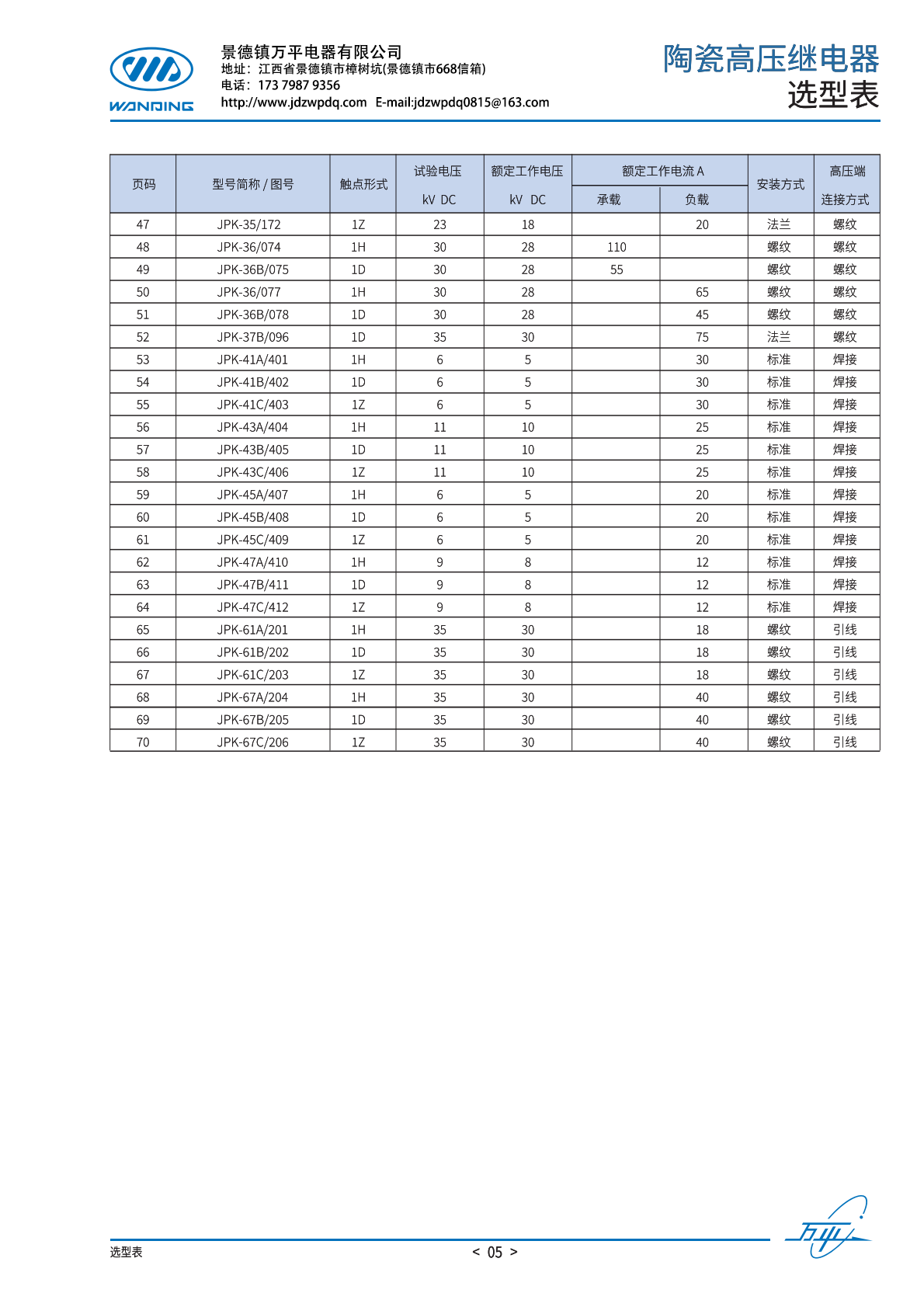

Technische Spezifikationen

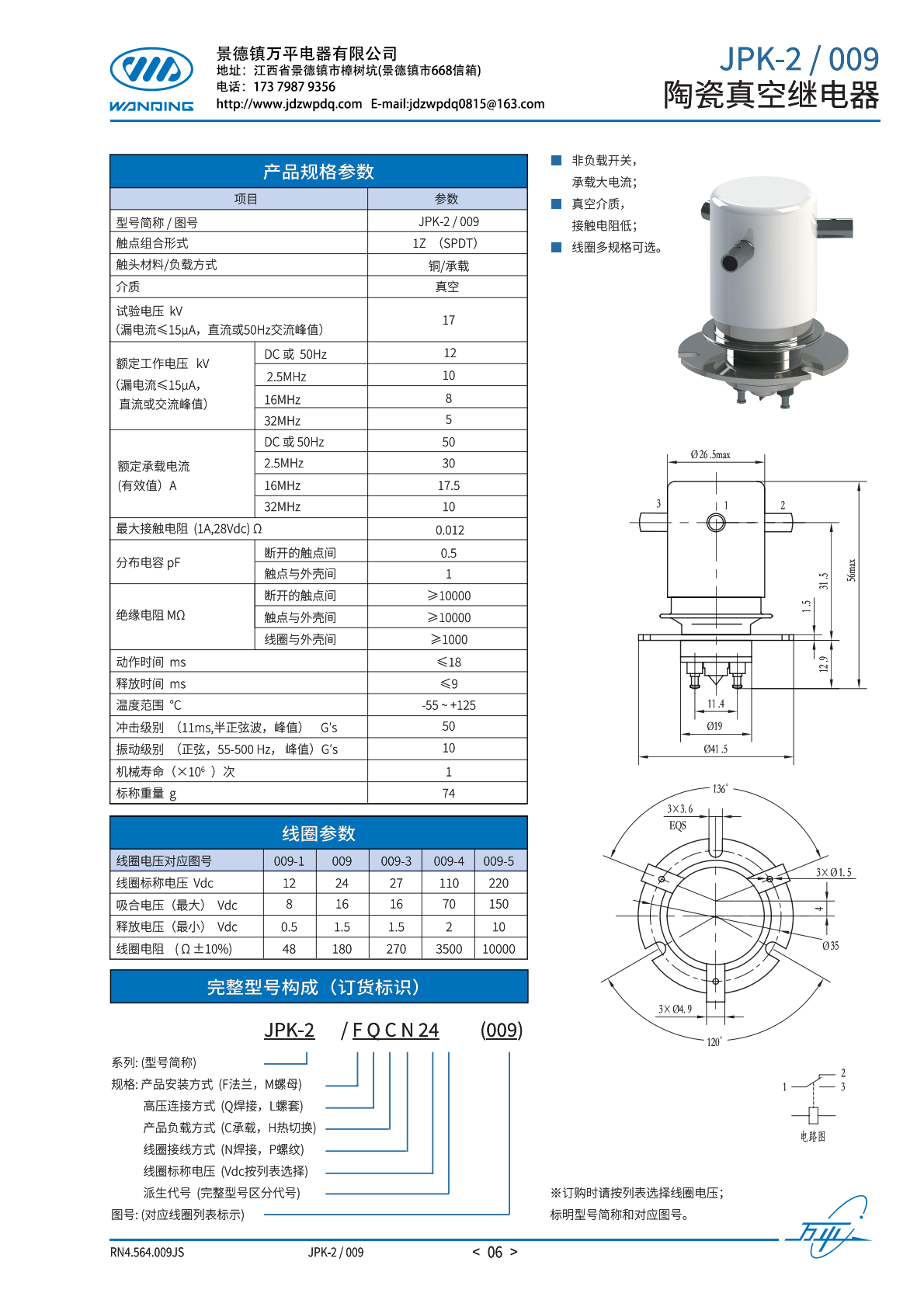

Parameter	JPK-4/003	JPK-2/009
Kontaktformular	1H (SPST-NEIN)	1Z (SPDT)
Medium	Vakuum	Vakuum
Prüfspannung, Spitze (kV)	50	17
Nennarbeitsspannung, Spitze (kV)	Gleichstrom/50 Hz: 40 2,5/16/32 MHz: -	Gleichstrom/50 Hz: 12 2,5 MHz: 10 16 MHz: 8 32 MHz: 5
Spannungsfestigkeit von Spule-zu-Gehäuse (kVDC)	12	Nicht angegeben
Bemessungstragstrom, RMS (A)	Gleichstrom/50 Hz: 14 2,5/16/32 MHz: -	Gleichstrom/50 Hz: 50 2,5 MHz: 30 16 MHz: 17,5 32 MHz: 10
Maximaler Kontaktwiderstand (Ohm)	0.02	0.012
Verteilte Kapazität (pF)	Nicht angegeben	Offene Kontakte: 0,5 Kontakt-zum-Fall: 1
Isolationswiderstand (MOhm)	Open contacts: >=1000 Contact-to-case: >=1000 Coil-to-case: >=1000	Open contacts: >=10000 Contact-to-case: >=10000 Coil-to-case: >=1000
Betriebs-/Freigabezeit (ms)	<=50 / Not specified	<=18 / <=9
Temperaturbereich (Grad C)	-55 bis +85	-55 bis +125
Schock-/Vibrationsklasse (G)	15 / 2.5	50 / 10
Mechanische Lebensdauer (Betrieb)	2,000,000	1,000,000
Gewicht (g)	3800	74
Nennspulenspannungsoptionen (VDC)	24	12 / 24 / 27 / 110 / 220
Ansprechspannung, maximal (VDC)	17	8 / 16 / 16 / 70 / 150
Freigabespannung, minimal (VDC)	1	0.5 / 1.5 / 1.5 / 2 / 10
Spulenwiderstand (Ohm +/-10%)	110	48 / 180 / 270 / 3500 / 10000

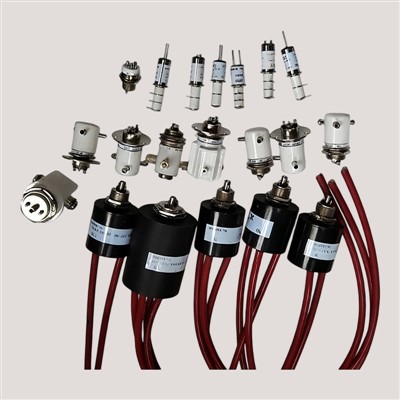

Kernvorteile

40 kV Arbeitsspannung für Isolationsdesign

JPK-4/003 hat eine Spitzenbetriebsspannung von 40 kV-und eine Spitzenprüfspannung von 50 kV-. Mit diesen modellspezifischen Werten können Konstrukteure den Isolationsspielraum überprüfen, wenn der normalerweise offene Kontakt auf hohem Potenzial bleibt.

HF-Nennwerte bei der tatsächlichen Betriebsfrequenz

JPK-2/009 listet Arbeitsspannungen und Nennströme von DC/50 Hz bis 32 MHz auf. Für die Antennenübertragung und das Schalten von HF-Spulen kann die Auswahl daher auf der Schaltungsfrequenz und nicht nur auf der Niederfrequenzbewertung basieren.

Schnelle SPDT-Übertragung mit geringem Kontaktwiderstand

JPK-2/009 arbeitet innerhalb von 18 ms und hat einen maximalen Kontaktwiderstand von 0,012 Ohm. Es eignet sich für Sende-Empfangs- und Erdungssequenzen, die eine definierte Übertragungszeit erfordern, ohne dem geschlossenen Pfad übermäßigen Widerstand hinzuzufügen.

Anpassung

Elektrische Konfiguration

Arbeitsspannung, offene-Kontaktfestigkeit, Tragstrom, Schließ-/Unterbrechungsstrom, Spulenspannung, Kontaktform sowie Ansprech- und Auslöseanforderungen.

Mechanische Schnittstelle

Außenabmessungen, Klemmenanordnung, Leitungsrichtung, Montagemethode, Installationsgewinde und die Anschlussposition innerhalb der Kundenausrüstung.

Entwicklungsbasis

Modifizieren Sie ein gelistetes JPK-Modell, fertigen Sie es nach einer genehmigten technischen Zeichnung oder entwickeln Sie es anhand eines Referenzmusters und bestätigter elektrischer Ziele.

Qualitätskontrolle

Die Eingangsprüfung umfasst Keramikgehäuse, metallische Dichtungsteile, Kontaktmaterialien, Spulen, Anschlüsse und Montagekomponenten für das bestätigte Relaismodell. Vor der Vakuumversiegelung prüfen Techniker den Kontaktspalt, die interne Ausrichtung, die Anschlussbeziehung und die Passung von Keramik-zu-Metall. Diese Funktionen können nach der Ofenverarbeitung nicht mehr angepasst werden.

Nach dem Zusammenbau wird jedes Modell auf Isolierung und Spannungsfestigkeit geprüft, gefolgt von Kontaktwiderstand, Spulenbetrieb und Schaltverhalten. Durch Alterung und Endkontrolle werden Gehäuse, Anschlussausrichtung, Etikett, elektrische Ergebnisse und Produktionsaufzeichnungen vor der Chargenfreigabe überprüft.

Warum sollten Sie sich für uns entscheiden?

Mehr als 50 Jahre Erfahrung in der Elektro--Vakuumherstellung

Wanping erforscht und produziert seit über fünf Jahrzehnten passive Elektro{0}}Vakuumgeräte für Kommunikations-, Radar-, Energie- und Verteidigungsgeräte-.

Vakuumverarbeitungsgeräte

Zwölf Vakuumschweißöfen werden für die Keramik-auf-Metallversiegelung und die modellspezifische-Bearbeitung von Relaiskontaktbaugruppen eingesetzt.

Kontrolle nach Modell und bestätigter Spezifikation

Das Produktionssystem prüft vor dem Versiegeln die interne Struktur und verifiziert dann Isolierung, Kontakt, Spule und Schaltleistung für das genaue Relaismodell.

FAQ

F: Kann vor der Serienproduktion ein Muster hergestellt werden?

A: Ja. Die Produktion beginnt, nachdem die elektrischen Nennwerte, Abmessungen, Anschlussanordnung, Montageschnittstelle und Zeichnung bestätigt wurden. Nach der Genehmigung dienen das Muster und die endgültige Spezifikation als Referenz für die Produktionscharge.

F: Was ist die normale Vorlaufzeit?

A: Standardmodelle benötigen normalerweise 20–40 Tage. Ein neu entwickeltes Relais dauert in der Regel 40–60 Tage, da der Prozess die Zeichnungsbestätigung, Musterherstellung, Vakuumverarbeitung, Prüfung und Musterfreigabe umfasst.

F: Was ist der Unterschied zwischen Haltestrom und Schaltstrom?

A: Der Tragestrom ist der Strom, der geleitet wird, nachdem die Kontakte vollständig geschlossen sind. Der Schaltstrom ist der Strom, der von den Kontakten erzeugt oder unterbrochen wird. Bei der Auswahl müssen daher auch die Schaltkreisspannung, der Lasttyp, der Einschaltstrom, die Lichtbogenenergie und die Schaltfrequenz berücksichtigt werden.

F: Kann ein Hochspannungs-Vakuumrelais einen Hochspannungs-Leistungsschalter ersetzen?

A: Nein. Ein Hochspannungs-Vakuumrelais schaltet einen Stromkreis innerhalb seiner angegebenen Nennwerte. Es unterbricht den Fehlerstrom nicht, koordiniert den Schutz nicht und löst nicht automatisch aus wie ein Leistungsschalter.

JPK-2-009
